方案背景：公司為了解決學校的健康飲用水問題，并響應國家號召，倡導健康環保飲用開水，計劃在貴學校安裝直飲水系統設備,包括一級反滲透凈水設備,變頻供水設備和ic卡管線機，供水設備可自行解決，為學校提供方便、健康、節能、安全、衛生的直飲水系統。根據學校具體需求情況，一級反滲透凈水設備安裝在機房，ic刷卡式管線機可壁掛或落地放在各個教室里。ic管線機采用全自動設備，無需專人管理，刷卡式飲水，解決了學校師生飲水問題。

方案設計：

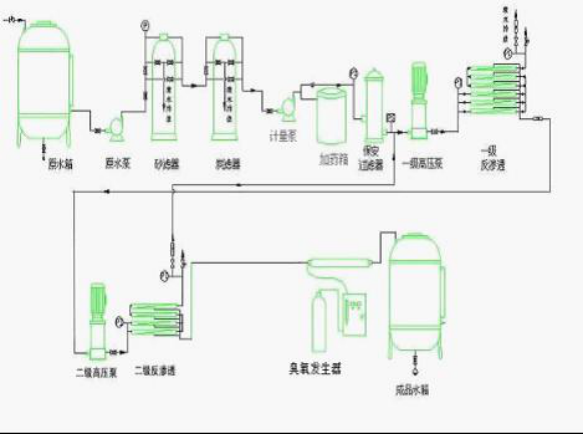

按學校3000人來計算，每人一天喝3升水，則3000人每天需要喝水9000升，按10小時計算，一小時則需要供水0.9噸/小時（建議推薦1t/h），以上需求配置1噸純水設備。 學校目前有99個教室每個教室布置帶刷卡式壁掛式一臺,此飲水機能出開水和常溫水。采用的系統流程如下：

方案推薦：

4．1 直飲水系統組成
    直飲水系統是由原水箱、預處理單元、膜主機處理單元、循環恒壓變頻供水單元、消毒單元、自動控制單元等組成。
  凈水設備是整個直飲水系統核心裝置。
  預處理系統——包括石英砂過濾、活性炭吸附、軟化處理、微濾等。主要作用是去除膠體、有機物、細菌游離氯等，并滿足后續膜處理系統的入水要求。
  膜過濾系統——根據原水水質狀況和產水水質要求，可選擇納濾或反滲透。該系統主要去除膠體、懸浮物、重金屬、微生物等顆粒物。

  后處理系統一般包括殺菌、消毒。個別情況下還需要礦物質添加裝置。應用于直飲水系統的殺菌消毒基本要求是：瞬間殺菌能力強、不影響水立即飲用時的口感、操作簡單、維護方便。

   直飲水供水系統一般多采用恒壓變頻的循環供水方式
4.2 直飲水系統特點
分質供水，把飲用水和生活水徹底分開，廢水可回收利用，節約水資源；
量體裁衣，結合工程實況，給您設計、選擇和定作最適合的設備；
物理過濾，利用膜分離技術，安全高效的除去細菌病毒，保留有益微量元素和礦物質；
即開即飲，直飲水通過循環消毒管網輸送，幫您把純凈水廠搬回了家，供應新鮮及時；
壽命長久，制水工藝成熟，能確保長期穩定運行，運行成本低廉；
無人執守，PLC自動控制，隨時監測水質和故障，無須專人值守，可人機界面并遠程監控。


4.3 凈水設備處理工藝


   1) 采用反滲透方法：源水箱→源水增壓泵→多介質過濾器→活性碳過濾器→陽樹脂軟化器→精密過濾器→一級反滲透（RO）系統

    2) 采用超濾方法：源水箱→源水增壓泵→多介質過濾器→活性碳過濾器→陽樹脂軟化器→精密過濾器→超濾系統

1. 第一級預處理系統：采用石英砂多介質過濾器，主要目的是去除源水中含有的泥沙、鐵銹、膠體物質、懸浮物等顆粒在20 m以上對人體有害的物質，系統可以自動（手動）進行反沖洗，正沖洗等一系列操作。
2. 第二級預處理系統：采用果殼活性碳過濾器，目的是為了去除水中的色素、異味、生化有機物、降低水的余氯值及農藥污染和其他對人體有害的污染物。系統可以自動（手動）進行反沖洗，正沖洗等一系列操作。
3. 第三級預處理系統：采用陽樹脂對水進行軟化，主要是降低水的硬度，去除水中的鈣、鎂離子（形成水垢的主要成分），可有效延長反滲透膜的使用壽命，并可進行智能化樹脂再生
4. 第四級預處理系統：采用5um孔徑精密過濾器，使水得到進一步的凈化，使水的濁度和色度達到優化。保證RO系統進水條件要求，保證設備的產水質量，延長設備的使用壽命。
5. 反滲透（超濾）設備主機：采用反滲透（超濾）技術進行深度脫鹽處理（進口美國反滲透膜）去除鈣、鎂、鉛、汞等對人體有害的重金屬物質及其他雜質，降低水的硬度，脫鹽率達99%以上，生產出符合國家標準的純凈水。
6. 微過濾裝置：安裝該裝置主要是為防止微粒樹脂顆粒從布水中濾出，造成二次水質污染，這主要是運用在對水質特別高的場合。

4.4水的儲存

1.發生器是用于制取臭氧的設備裝置。臭氧易于分解無法儲存需現場制取現場使用（但是在特殊的情況下是可以進行短暫時間的儲存），凡是能用到臭氧的場所均需使用臭氧發生器。臭氧發生器在自來水，污水，工業氧化，空間滅菌等領域廣泛應用。

2.紫外線殺菌器，其優點為輻照強度穩定性高，殺菌壽命長達9000小時，高透過率石英玻璃管，透光率≥87％，單價也比同類產品適中，殺菌壽命達8000小時后，其輻照強度在253.7um保持穩定不變，比國內同類產品輻照強度穩定不變。燈管破碎有聲光報警提醒。高亮度鏡面滅菌反應腔設計。與國外同類產品相比殺菌強度提高了18％—27％，殺菌率能夠達到99.99％。

技術標準

5.1 產品要求：

• 具備物理凈化功能，去除水中有害物質，確保水質新鮮、純凈、甘甜。
• 食品級衛生材料，杜絕二次污染，產水水質符合國家《飲用凈水水質衛生標準》。
• 全自動安全制水，現制現飲，健康時尚。

5.2 性能參數：

• 使用環境溫度：5～40℃（最佳為15～35℃）
• 出水水質：符合衛生部[2001]生活飲用水水質處理器衛生安全與功能評價規范。含《飲用凈水水質標準》CJ94-1999，其他指標符合《生活飲用水水質衛生規范》（2001）的規定。
• 適用水質范圍：市政自來水，水質應符合《生活飲用水水質衛生規范》（2001）的要求。

5.3 主要產水水質指標：

5.4 符合設計標準：

①《建筑給水排水設計規范》（《GB50015—2003》）；

②《生活飲用水衛生標準》（《GB5749-85》）；

③《飲用凈水水質標準》（《CJ94-1999》）。

1噸純水設備及變頻供水設備配置清單

IC卡管線機系統介紹

IC卡智能管線飲水機是專業為解決公共場所飲水收費難的課題而設計的,主要為飲用水生產企業提高水的銷量,特別是解決學校、企業、醫院等單位飲水問題，利用IC卡飲水機這個高科技產品去占領學校這個巨大的市場，一次性投資長期性獲利符合國家關于在學校、醫院推選健康飲水的政策。

高科技自動化識別IC卡，非本系統卡一律無法使用。機柜采用封閉防盜設計，自由選擇冷熱水，自由設置IC卡密碼，自由設定計費標準，精確至每分錢（只有IC卡飲水機擁有者才可以根據自己標準定價）。

兩種出水模式：長出水式（需IC卡一直放在感應區）、定值式（需用管理卡設定定額出水）采用高亮度數碼顯示，消費時可顯示每次用水量，水溫可控制在常溫和60－85℃，多種電源保護：整機在無刷卡情況下為睡眠狀態，只有刷卡時幾秒鐘內才會運行，這樣不會因外界強電流對卡及主板造成破壞，超強的統計功能：可統計每臺飲水機消費的金額，也可統計每臺充值機充值的總金額，IC卡如丟失或損壞，有掛失功能。

產品圖片

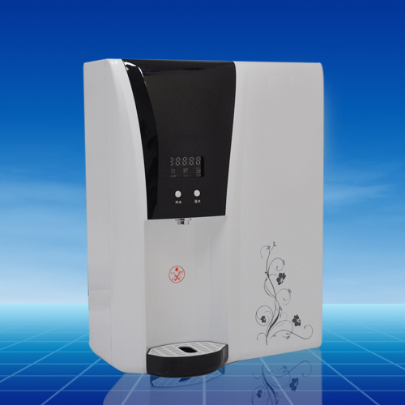

 壁掛管線機

七、技術參數：

l 額定電壓：220V-50HZ

l 水箱容量：2L

l 功率：550W、

l 制熱時間：4L/H、

l 尺寸：31×13.5×40CM

l 適用水壓： 0.1-0.4MPa

八、管線飲水機特點：

l    無需布置通訊線，安裝簡便，易于維護；

l    控制水通斷可以通過按鈕和直接取出飲水卡，操作簡單方便；

l    讀入?yún)?shù)設置信息，核定單次供水取費標準；

l    冷、熱水可不同價；

l    將累計售水收入寫入銷售額收集卡；

l    識讀余額充足的本系統飲水卡，放出一定量的飲用水（冷水或熱水 應在放入飲水卡以后通過按鍵選

   擇），并收取本次供水收入；

l    當識讀的飲水卡上余額不足顯示Lo，非本系統IC 卡和其他無效卡時不識別；

l    顯示器顯示飲水卡余額，當卡完成取水動作后再次顯示該飲水卡的余額；

l    飲水機堅固耐用，采用了整體式流線型ABS 頂蓋，LED動態彩屏顯示，低壓電磁閥出水龍頭

九、系統工作原理：

★ 本系統的工作原理為：基于智能IC卡為存儲介質，使用前將現金貨幣轉化為電子貨幣存儲于IC卡內，當需要消費支付時，用專用的終端從卡中扣除消費金額，從而完成交易。整個交易過程中沒有現金參與其中，真正實現了智能消費。

學生每在感應區的位置刷一次卡，根據費率機器自動從卡中扣除相應消費額；費率可靈活設置；

★  此系統將用水和合理收費結合起來，能有效的解決水資源的無節制使用和不必要的浪費。無論從管理者還是使用者都減少了不必要的支出，進而達到雙方共贏，更進一步地達到了節約水資源的目的。

系統工作過程：

● 第一步：通過充值機將管線飲水機控制器的收費標準設置到管理卡上，給管線飲水機控制器通電后，刷一下管理卡就可以將已設置好的收費標準傳送給控制器。

● 第二步：通過充值機給消費卡進行充值操作。

● 第三步：消費卡在飲水機控制器上的使用：學生根據需要選擇冷、熱水，按下相應的冷水（或熱水）開關，同時將卡在控制器的感應區上刷一下，控制器隨即按已設置好的費率扣掉相應的金額，水流滿一杯后自動關閉。
